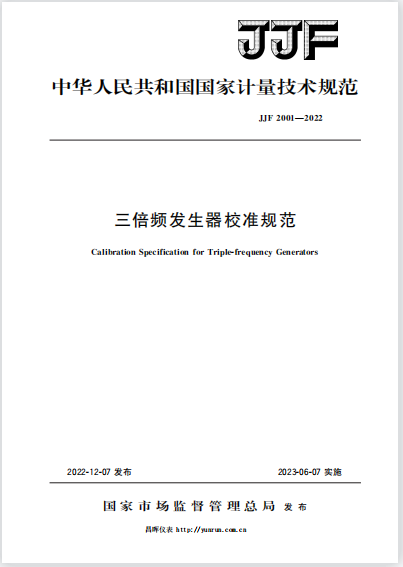

JJF2001-2022三倍頻發生器校準規范由國家市場監督管理總局2022年12月7日首次發布，2023年6月7日實施。
JJF2001-2022《三倍頻發生器校準規范》目錄
引言(Ⅱ)
1 范圍(1)
2 引用文件(1)
3 術語(1)
4 概述(1)
5 計量特性(1)
5.1 輸出電壓(1)
5.2 輸出頻率(2)
5.3 時間(2)
5.4 輸出電壓波峰因數(2)
6 校準條件(2)
6.1 環境條件(2)
6.2 測量標準及其他設備(2)
7 校準項目和校準方法(3)
7.1 校準項目(3)
7.2 校準方法(3)
8 校準結果表達(6)
9 復校時間間隔(6)
附錄 A 三倍頻發生器輸出電壓測量不確定度評定(7)
附錄 B 校準原始記錄格式(10)
附錄 C 校準證書 (報告)內頁格式(12)

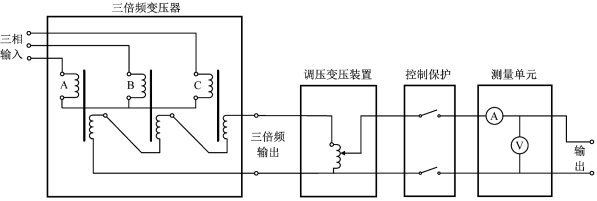

三倍頻發生器主要由三倍頻變壓器、調壓變壓裝置、控制保護及測量單元等組成，其輸入端為三相50Hz工頻電源，輸出端為單相150Hz三倍頻電源。
三倍頻發生器計量特性
1、輸出電壓
輸出電壓范圍為10V~1000V；輸出電壓相對誤差應不超過±1.5%。
2、輸出頻率
輸出頻率相對誤差應不超過±1%。
3、時間
時間范圍為1s~60s；時間相對誤差應不超過±5%。
4、輸出電壓波峰因數
輸出電壓波峰因數應不超過√2×(1±5%)。
注：以上指標不適用于合格性判別，僅供參考。
