智能電動執行機構原理

2023/7/30 23:07:37 人評論次瀏覽分類：執行機構及附件儀表地址：http://www.gongniukeji.com/product/5060.html

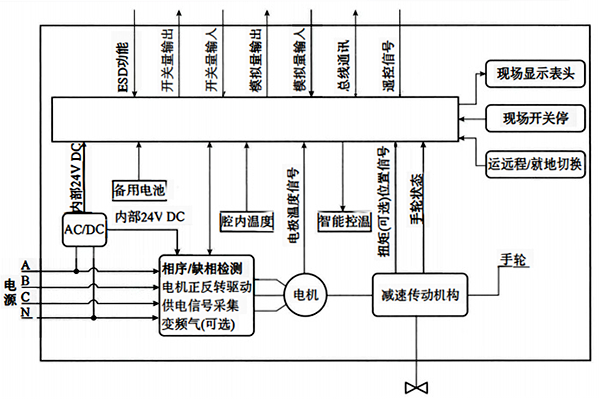

智能電動執行機構接收計算機控制系統的指令，由控制單元發出控制指令，調節電機的正轉或反轉，電機帶動減速傳動機構的旋轉，從而驅動閥門的動作。傳動機構帶位置檢測，信號反饋至控制單元，形成閉環調節回路，當閥門達到指定位置后，控制單元發出指令停止電機的旋轉，由傳動機構對閥門進行鎖位。智能電動執行機構原理框圖如下圖所示。

根據《智能型閥門電動裝置》(GB/T28270-2012)，智能電動執行機構配置緊急保護功能(ESD功能)，ESD功能可選高電平(0→1)或低電平(1→0)有效。當ESD功能觸發時，智能電動執行機構可組態為超越就地控制、電機保護等，驅動閥門達到預設的ESD位置(全開、全關、保位或任意位置)。
