在過程控制中常用的執行器有電動和氣動兩類，由于執行器和調節閥是密不可分的，因此本文說的執行器是把調節閥包括進去的，昌暉儀表介紹的執行器故障判斷思路及處理方法源自儀表工長期工作實踐，可作為執行器故障處理教程。

執行器故障判斷思路
過程控制系統的作用最終是體現在調節閥的動作上，因此在判斷控制系統故障時，經常是觀察調節閥的動作是否正常。如果自動控制不正常時，可改用手動控制來操作調節閥，閥門不能正常的打開和關閉，也就可以確定是調節閥的故障了，這是一種最常用的檢查方法。

常見的調節閥故障有閥門不會動作、閥門動作不靈敏遲鈍、閥門動作不穩定或產生振蕩、閥門泄漏、機械部件磨損或缺油卡死等，這些故障還是比較容易觀察和判斷的。

執行器由于有電氣和機械部件，因此，有其一定的故障特征，了解這些特征有助于判斷或處理故障。新安裝使用的執行器常見故障有泄漏、油污使傳動機構卡澀或動作失靈，或動作不平穩、速度難控制、定位不準確等。這時的主要工作是認真細致地進行調試，對出現的故障逐一排除。運行到中期的執行器，通過調試和轉動磨合，其電氣、機械零部件將處于最佳工作狀態，其故障率是很低的，但是由于運行了一段時間，有的薄弱環節也會出現故障，如間隙加大導致漏油、原來沾附在管道上的污物、鐵銹、雜質脫落會導致閥門出問題。運行后期，執行器的各類電氣元件、機械零部件由于工作時間長了，元件老化及零部件的磨損，常會出現位置反饋接觸不良，定位精度低、穩定性下降等故障。這時就需要進行檢修和更換失效的零部件，即對其進行全面的檢查和修理。

執行器故障檢查及處理

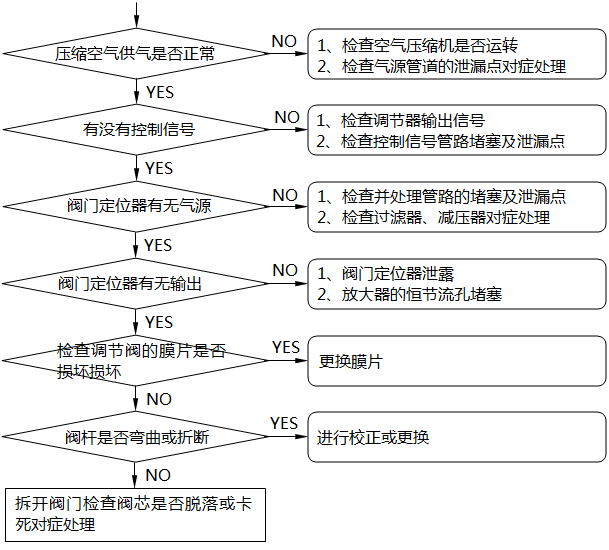

1、氣動調節閥不動作的檢查及處理方法

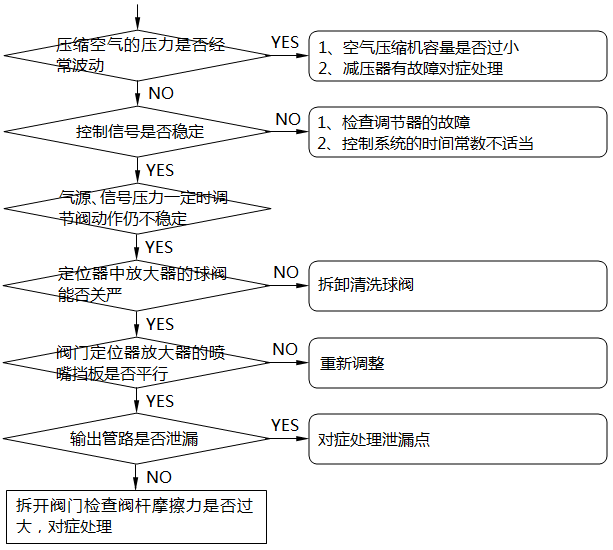

2、氣動調節閥動作不穩定的檢查及處理方法


3、電動執行器的故障檢查及處理
電動執行器在通電前必須檢查電路連接是否正確；減速器要定期檢查、清洗加油。
①通電后電動機不轉動的檢查方法：用萬用表測量電機繞組端是否有電壓，如有電壓仍不轉動，應進一步檢查電機繞組是否斷路。如果電機繞組端無電壓，則應檢査限位開關是否良好。
②閥位信號無輸出或輸出信號不正常的檢查：用萬用表檢查差動變壓器繞組是否有開路或短路故障；否則應對電源變壓器中的諧振電容器進行檢查，看其是否正常。最后再檢查位置發送器電路板上的電流輸出電路是否有故障，如三極管是否損壞，其他元件是否損壞，對癥處理即可。
