這30個電工實用電路屬于電工基礎知識，儀表工也有必要了解和掌握，結合電工實用電路大家可以了解電氣元件結構、特性、動作原理及基本控制電路，可迅速提高電工電路識圖能力。建議大家收藏備用！

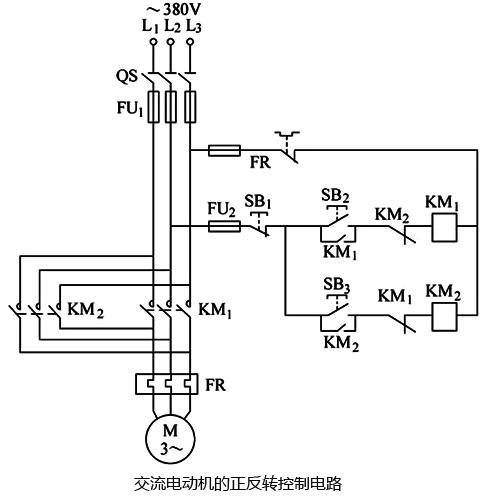

1、三相異步電動機正反轉控制電路

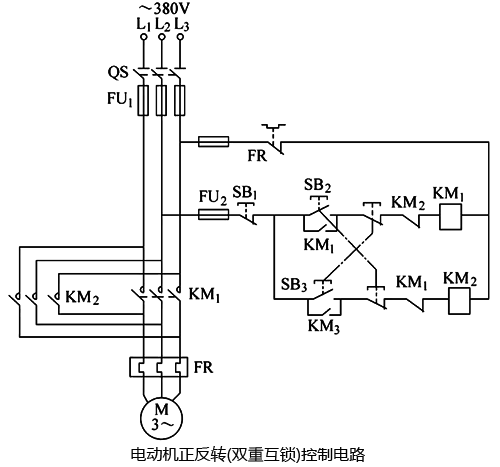

2、雙重互鎖控制電路

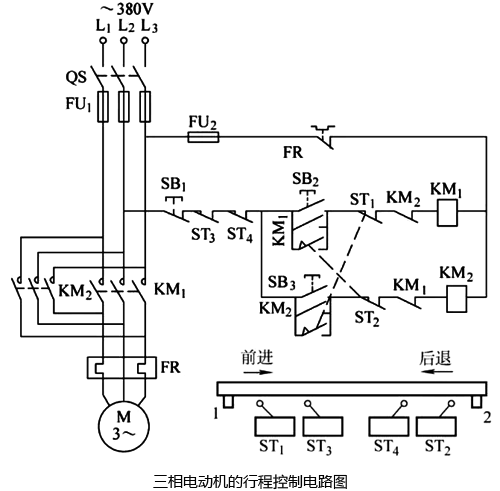

3、三相電動機行程控制電路



在本站有文章《多圖詳解電動機制動電路》詳細介紹該電路的原理，有興趣可以去看看。

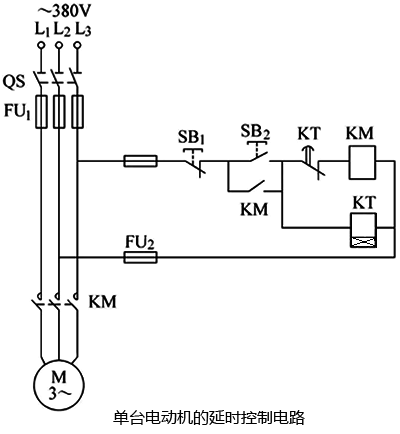

4、三相異步電動機的時間控制電路(延時控制電路)

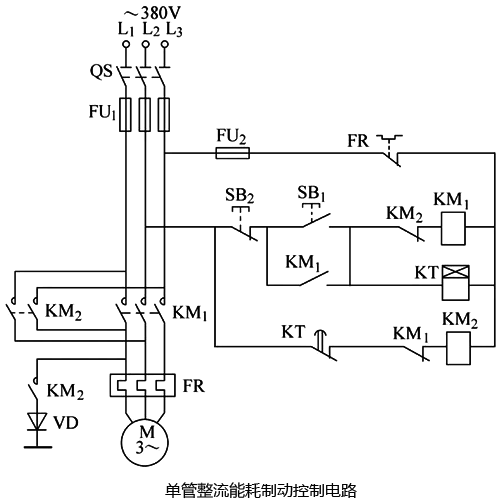

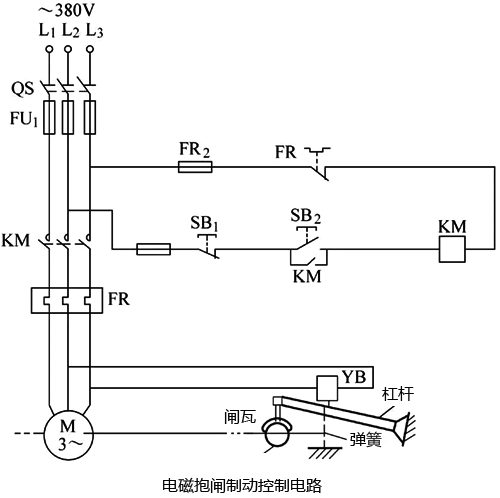

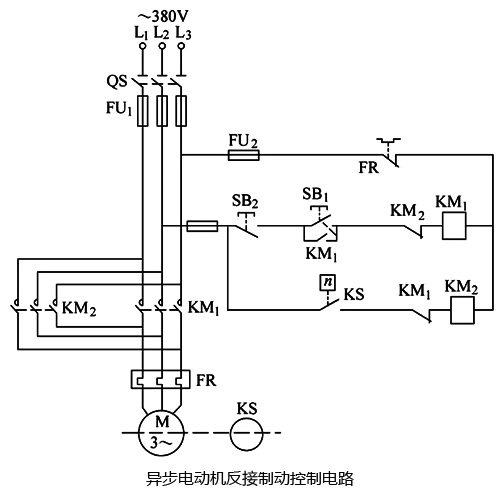

5、三相異步電動機的制動控制電路(電磁抱閘制動電路、反接制動控制電路、能耗制動控制電路)

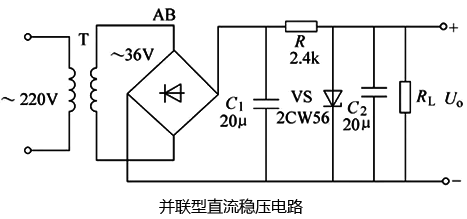

6、并聯型直流穩壓電源電路

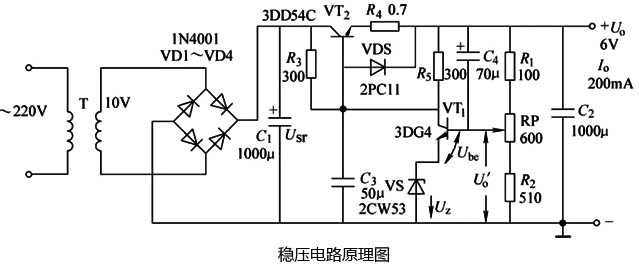

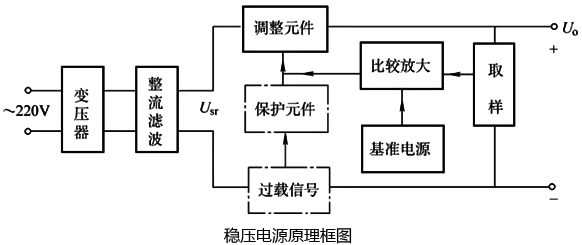

7、串聯型直流穩壓電源電路

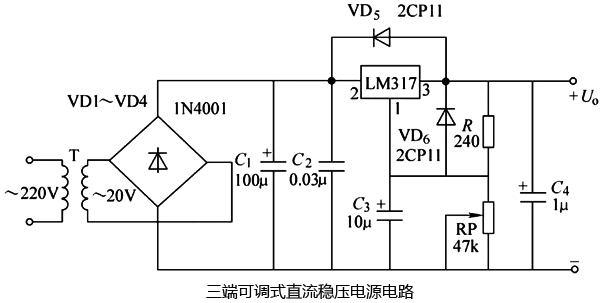

8、三端可調式直流穩壓電源電路

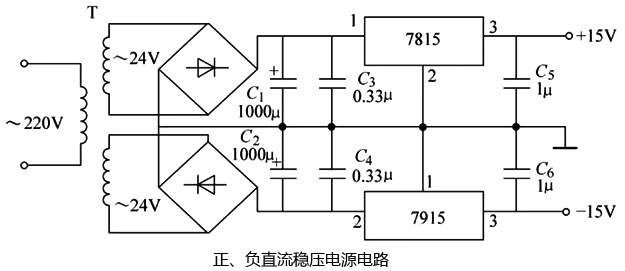

9、正、負直流穩壓電源電路

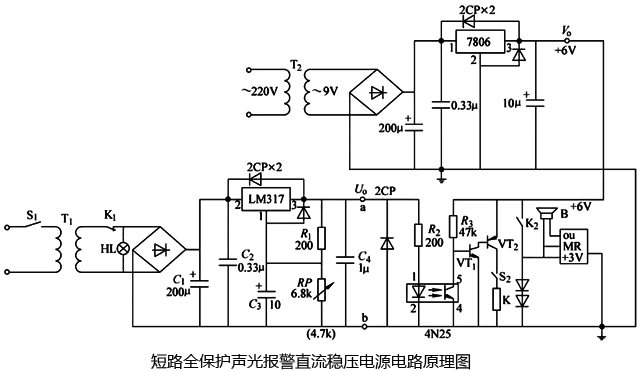

10、短路全保護聲光報警直流穩壓電源電路

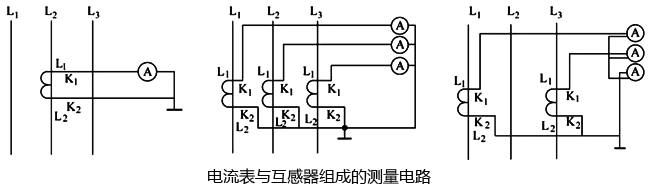

11、電流測量電路(測量交流大電流)

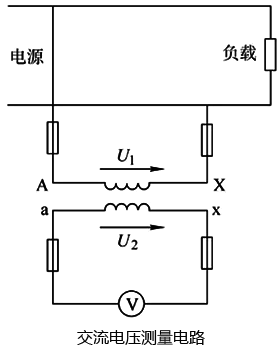

12、電壓測量電路(測量交流高電壓)

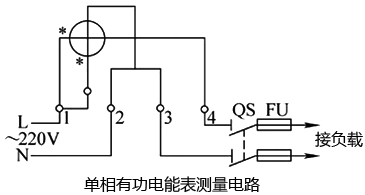

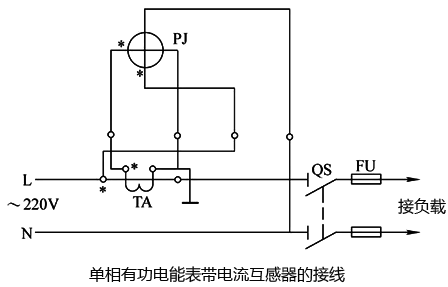

13、單相有功電能表測量電路

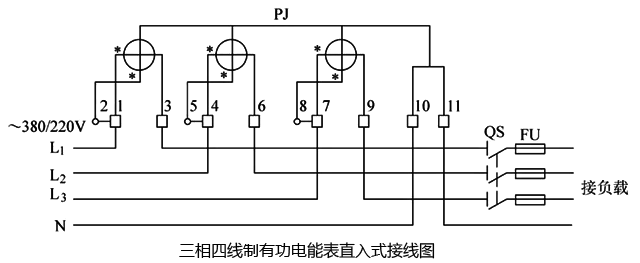

14、三相有功電能表直入式接線圖

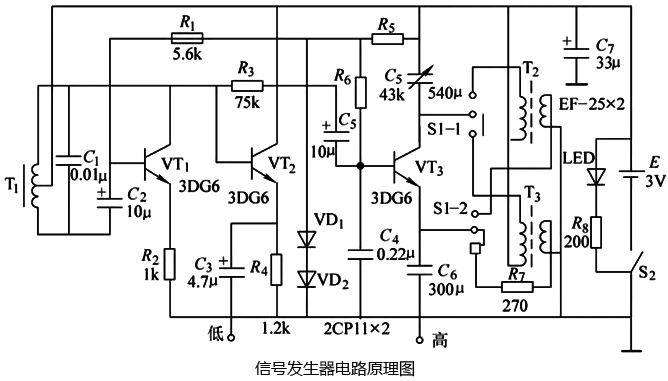

15、信號發生器電路原理圖

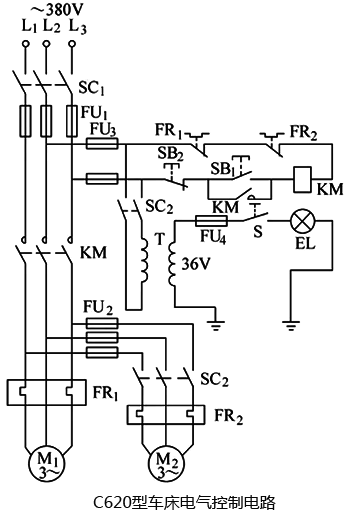

16、C620型車床電氣控制電路

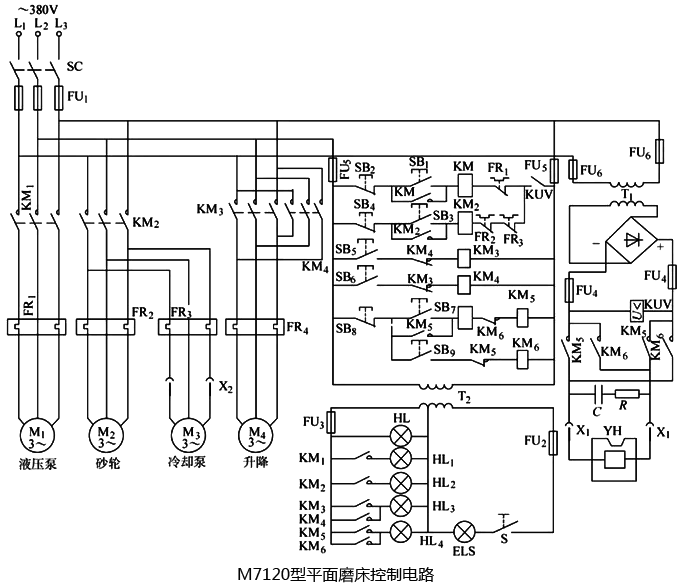

17、M7120型平面磨床控制電路

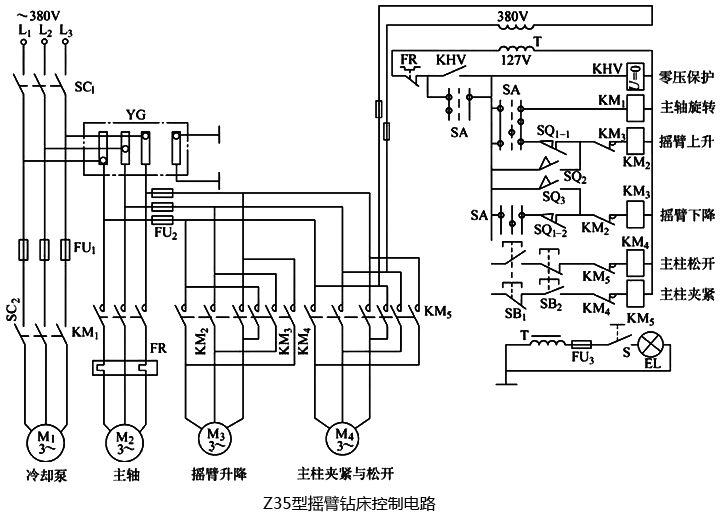

18、Z35型搖臂鉆床控制電路

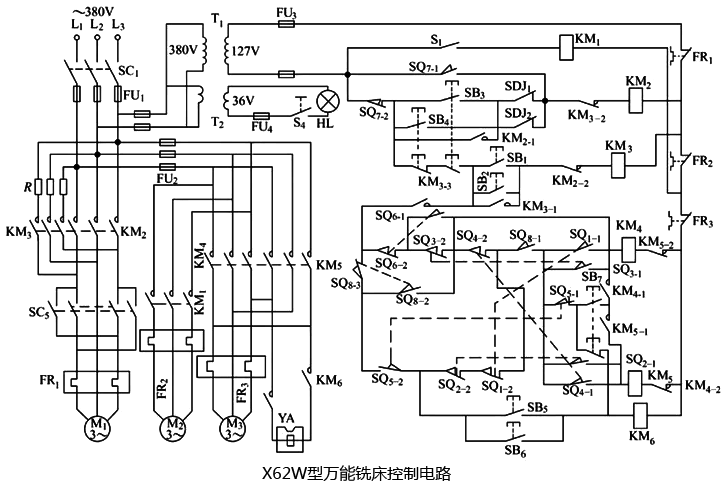

19、X62W型萬能銑床控制電路

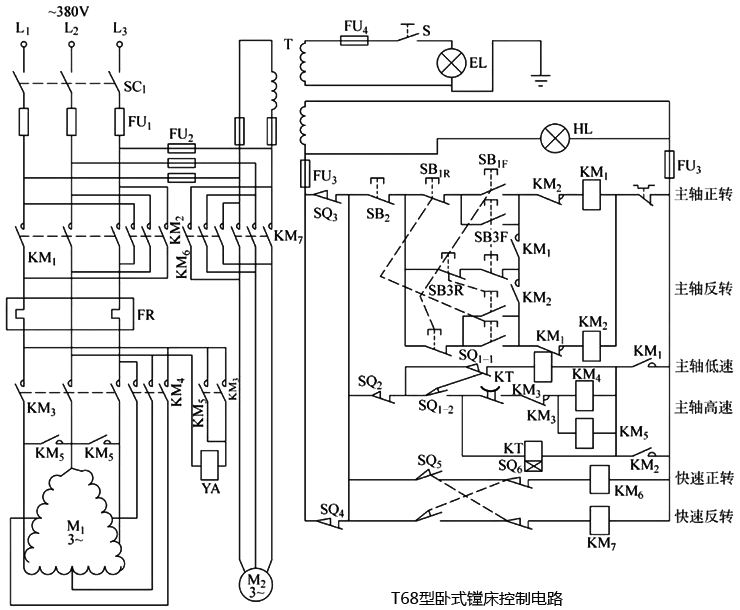

20、T68型臥式鏜床控制電路

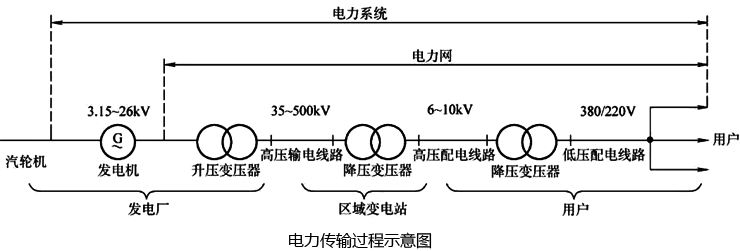

21、電力傳輸過程示意圖

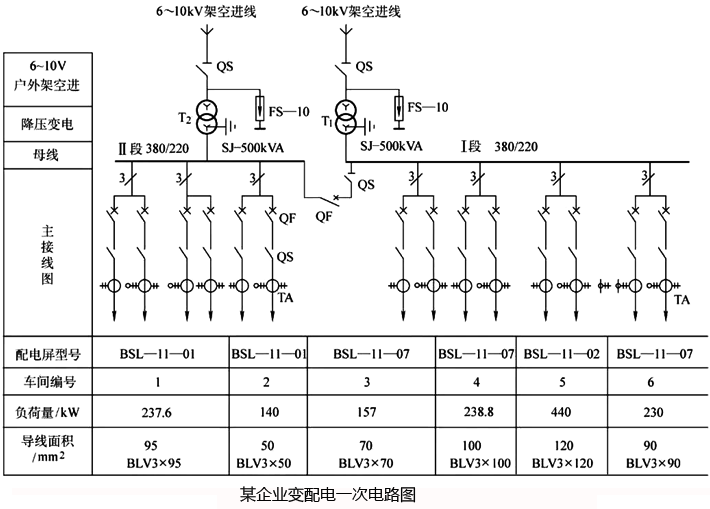

22、某企業變配電一次電路圖

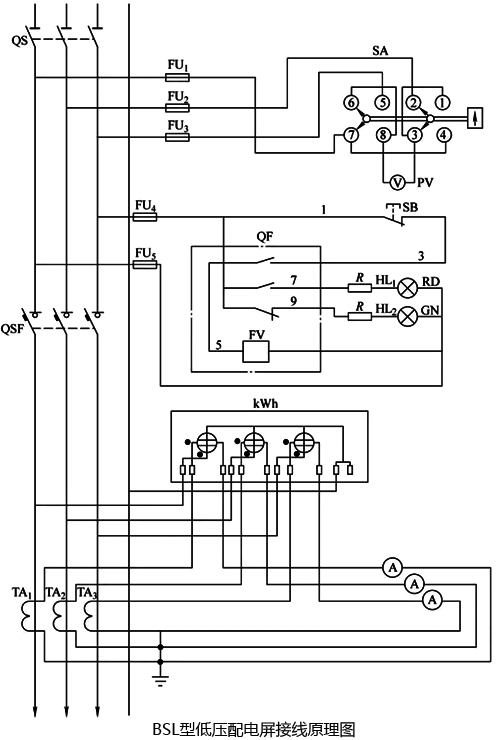

23、BSL型低壓配電屏接線原理圖

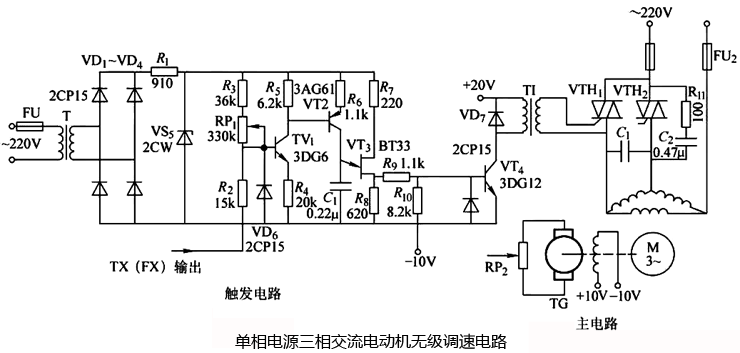

24、單相電源三相交流電動機無級調速電路

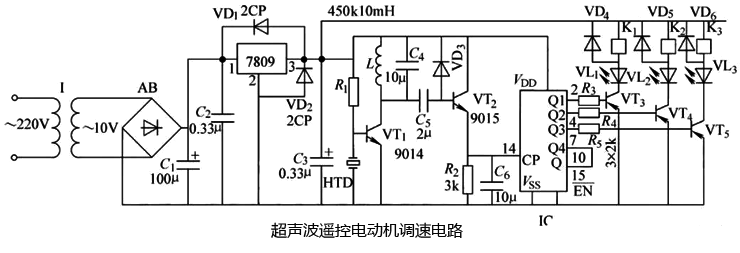

25、超聲波遙控電動機調速電路

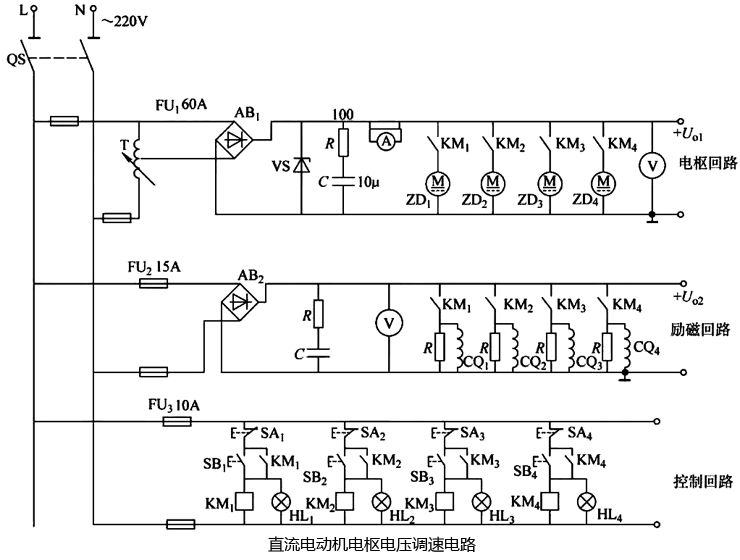

26、直流電動機電樞電壓調速電路

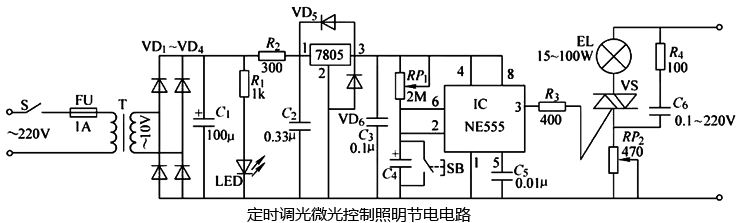

27、定時調光微光控制照明節電電路

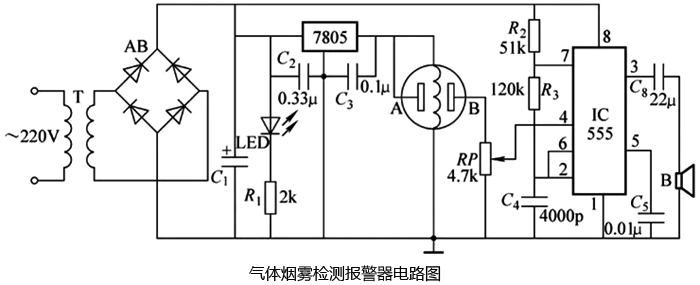

28、氣體煙霧檢測報警器電路圖

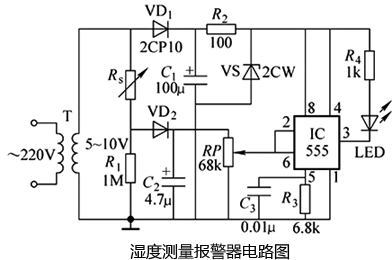

29、濕度測量報警器電路圖

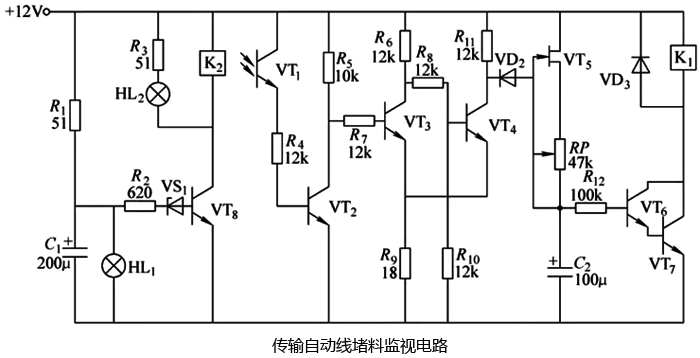

30、傳輸自動線堵料監視電路
