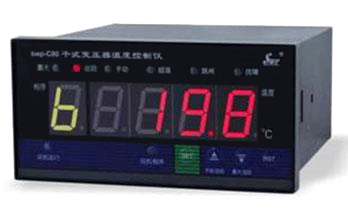

本文以SWP-C80-T220和SWP-C80-T380系列干式變壓器溫控器為例，對干式變壓器溫控系統功能做簡單介紹。
1、風機自動控制
通過預埋在干式變壓器低壓繞組最熱處的Pt100熱電阻測溫，信號接入干式變壓器溫控器。干式變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，干式變壓器溫控器自動啟動風機冷卻；當繞組溫度低至90℃時，干式變壓器溫控器自動停止風機。
2、超溫報警、跳閘
當變壓器繞組溫度繼續升高，若達到155℃時，干式變壓器溫控器輸岀超溫報警信號；若溫度繼續上升達170℃，此時干式變壓器已不能繼續運行，干式變壓器溫控器向二次保護回路輸送超溫跳閘信號，使干式變壓器迅速跳閘。
3、三相繞組溫度顯示
通過預埋在干式變壓器低壓繞組最熱處的Pt100熱電阻監測繞組溫度變化，干式變壓器溫控器顯示各相繞組溫度(三相巡檢及最大值顯示，并可記 錄歷史最高溫度)，可將三相繞組溫度分別以三路4-20mA模擬量輸出(選配)，可選配RS485通信接口/以MODBUS協議方式將數據傳輸計算機。
4、報警及保護功能
干式變壓器溫控器提供測溫傳感器開路報警；儀表故障自檢報警；輸入超量程自檢報警；風機故障報警。
昌暉儀表生產高性能高可靠性干式變壓器溫控器，你到http://www.gongniukeji.com/product/1169.html產品頁面可深入了解干式變壓器溫控器功能及應用。
