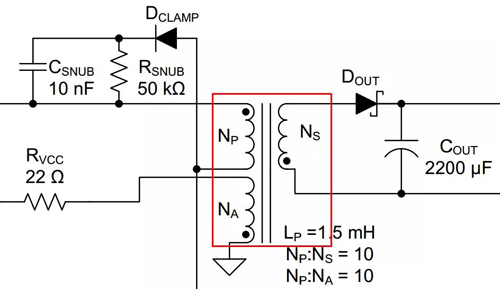

變壓器線圈上的標注的這個小黑點，其實是表示是同名端的意思，下面昌暉儀表跟大家舉例說明到底什么是同名端。
同名端和異名端的定義
同名端，是互感線圈之間的電流或電動勢相位判別的依據。同名端具體指的是：當兩個互感線圈通入電流，所產生的磁通方向相同時，兩個線圈的電流流入端稱為同名端(又稱同極性端)，反之為異名端。

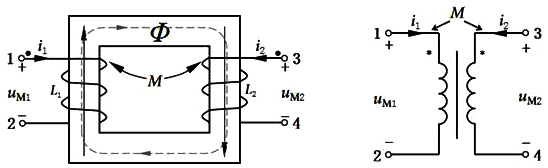

如下圖的兩個線圈，左邊線圈的電流是從1端流入，右邊線圈的電流是從3端流入，兩線圈產生的磁通方向是一致的(相助)，則1端和3端為同名端，2端和4端為同名端，1端和4端為異名端，2端和3端為異名端。

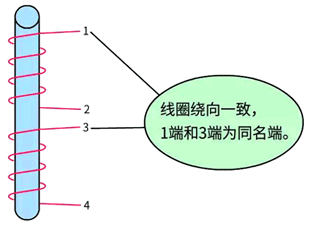

另外，如果在同一鐵芯下，線圈的繞向是一致的，則相應端為同名端。
如何判斷線圈同名端？

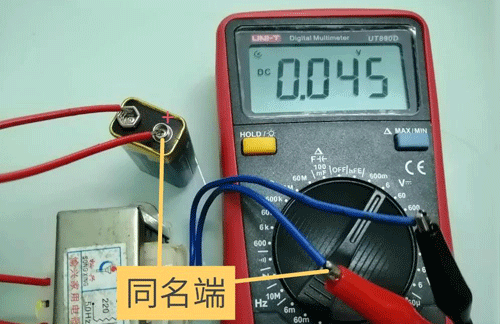

可以用萬用表和一個電池進行判別，將次級線圈接上萬用表，選擇直流電壓檔。然后將初級線圈的一端接到電池負極，另一端接觸一下電池正極，同時觀察萬用表測得電壓的極性。
如上圖中，初級線圈接觸電池時，次級產生的感應電壓的正極是紅表筆所接的端口，所以電池正極所接的端口與萬用表紅表筆所接的端口是同名端。
