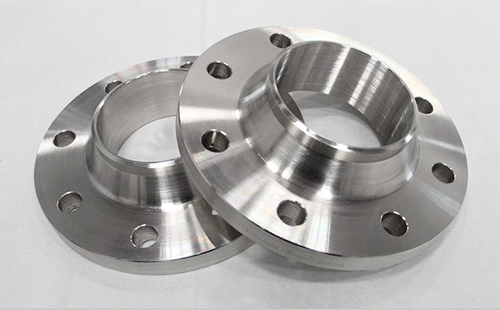

管法蘭
標準HG/T 20592-2009
管法蘭材料一般應采用鍛件或鑄件，不推薦用鋼板制作。不推薦不代表不可以用，下面5種法蘭是可以采用板材的：
1、法蘭蓋
2、襯里法蘭蓋
3、板式平焊法蘭
4、對焊環松套法蘭
5、平焊環松套法蘭
雖然可以采用，但是有附加要求，具體如下：
1、鋼板超聲探傷，無分層缺陷；
2、應沿鋼板軋制方向切割成條狀，經彎制對焊成圓環，并使鋼材的表面形成環的上下表面；
3、對接焊縫應采用全熔透焊縫；
4、對接焊縫應進行焊后熱處理，并做100%射線或超聲探傷，射線檢測應符合NB/T47013.2-2015的Ⅱ級要求，超聲檢測應符合NB/T47013.3-2015的Ⅰ級要求。
設備法蘭
標準：NB/T 47020-2012
甲型平焊法蘭與乙型平焊法蘭允許采用板材制作；長頸對焊法蘭必須采用鍛件；乙型平焊法蘭不宜采用Cr-Mo鋼制作。
同樣有附加要求：
1、采用鋼板制造帶頸法蘭時：
①鋼板應經超聲檢測，無分層缺陷；
②應沿鋼板軋制方向切割出板條，經彎制，對焊成為圓環，并使鋼板表面成為環的側面；
③圓環的對接接頭應采用全焊透結構；
④圓環對接接頭應經焊后熱處理及100%射線或超聲檢測，合格標準按NB/T 47020-2012的規定。
2、法蘭的拼接焊縫須經100%射線或超聲檢測。
作者：PVDESIGN
