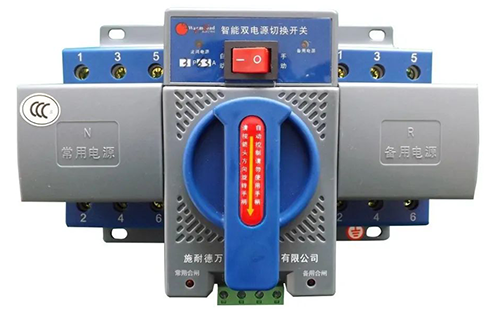

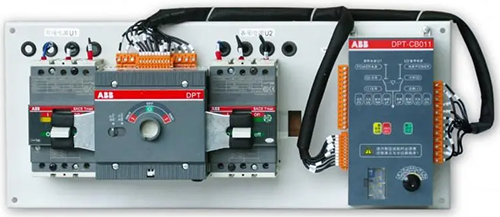

ATSE又分為PS級和CB級兩類，前者是一體型，所以又習慣稱為雙電源切換裝置，后者是斷路器型，說白了就是兩個斷路器，由電動執行機構(同步電機)控制其合分，而執行信號是由控制器發出的，又被稱為雙電源切換開關。
由此可見，雙電源切換裝置與雙電源切換開關是不同的。
雙電源切換裝置采用的是雙列復合式觸頭，本身不具備短路分?jǐn)嗄芰?，前面必須要有斷路器或熔斷器做短路保護，而雙電源切換開關，本身就是倆斷路器，具備短路保護功能，這或許是它們倆最大的不同。
從切換時間上考慮，ATSE的切換時間t＞100ms，所以，在切換過程中，會有一個停電的過程，也就是說，后面的負載，會短時停電，或有一個重啟的過程。它不像UPS，可以做到無擾切換。所以，在應用場合中，也不會用在特別重要的場合中，比如機房、控制室、手術室等。
再就是雙電源切換開關的切換方式，有自投自復、自投不自復和發電電源間的自投自復三種。選用什么切換方式，要根據供電方式和應用場合確定。比如，自投自復，在電源恢復正常時，要多一次切換過程，這在重要負荷上是不被采納的。
ATSE，這個前面的A(AOTO)是自動的意思，盡管是自動切換，但仍可以打至手動，手動進行操作。比如開關在切換過程中脫扣，這時需要手動操作進行復位。
裝置或是開關，都稱之為執行器件，都有一套由電機拖動的執行機構，技術含量最高的，當屬控制器，因?yàn)樗袚?dān)著邏輯判斷的功能。有機會，找出它的原理圖，再分析分析。
若非重要場合，也沒有必要搞雙電源切換套玩意，用斷路器、接觸器和繼電器的組合同樣可以實現雙電源切換功能。如下圖：
